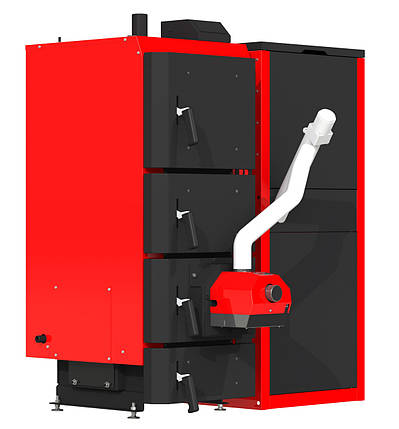

АВТОМАТИЧНИЙ ПЕЛЛЕТНИЙ КОТЕЛ З ФАКЕЛЬНИМ ПАЛЬНИКОМ KRAFT СЕРІЇ F

з пальником Oxi(Україна)*

АВТОМАТИЧНИЙ ПЕЛЛЕТНИЙ КОТЕЛ З ФАКЕЛЬНИМ ПАЛЬНИКОМ KRAFT СЕРІЇ F

Пелетний котел KRAFT серії F – це котел з автоматичною подачею палива, який працює на пелеті будь-якої якості. Їхня відмінність в тому, що вони максимально автоматизовані і не вимагають постійного обслуговування.

І хоча пелета є основним паливом для цього агрегату, його так само можна топити і дровами, брикетами або вугіллям. Така можливість надана для випадків, коли, наприклад, немає пелети, або відсутня електроенергія та пальник не може працювати. Для роботи на дровах достатньо встановити в топці чавунні колосники, які спираються на спеціально вварені труби. І на них уже розводити вогонь та топити дровами чи вугіллям, у ручному режимі.

ЕЛЕМЕНТИ КОНСТРУКЦІЇ КОТЛА

ТЕПЛОІЗОЛЯЦІЯ

З метою безпеки, водяна сорочка котла з усіх боків закривається металевою конструкцією - обшивкою, під якою знаходиться шар термостійкої ізоляційної вати.

ДВЕРЦЯТА КОНВЕКТИВНОГО ВІДДІЛЕННЯ

Під час чищення котла дає можливість дістатися до важкодоступних місць теплообмінника. Під час роботи котла категорично забороняється відкривати, щоб уникнути задимлення приміщення.

ТЕРМОСТІЙКА РУЧКА

Ергономічна ручка виконана з термостійкого пластику, призначена для надійної ізоляції камери згоряння, зручного і безпечного використання.

ФАКЕЛЬНИЙ ПАЛЬНИК

Призначений для автоматичної подачі та спалювання паливних гранул (пелет) у котлі. Пелета, потрапляючи в зону горіння, запалюється і, згораючи в повітряному потоці, утворює факел.

АВТОМАТИКА

Система реагує на температуру в будинку і на вулиці, контролює спалювання палива за допомогою вентилятора.

ЗАВАНТАЖУВАЛЬНІ ДВЕРЦЯТА

Призначені для завантаження і довантаження палива (пелети) в паливний бункер

ШНЕК

Доставляє паливо (пеллету) з паливного бункера на факельний пальник.

ПАЛИВНИЙ БУНКЕР

Бункер наповнюється паливом (пілетою), яке через шнек надходить на факельний пальник. Об'єм бункера дає змогу робити довантаження раз на тиждень, при цьому котел безперервно опалюватиме приміщення цілодобово.

ДВЕРЦЯТА ДЛЯ ЧИЩЕННЯ

Призначені для чищення котла, забезпечують доступ до ящика зольника.

Автоматичний котел із пристроєм подачі та бункером для палива працює на одному завантаженні від 3 до 7 днів. Тривалість залежить від виду палива, розміру бункера і температури на вулиці. Спалювання палива в котлі керується контролером. З функцією автоматичного розпалювання котел може працювати абсолютно автономно. Обслуговування пелетного котла полягає в тому, що в бункер необхідно періодично завантажувати паливо й іноді чистити.

КОТЛОВА СТАЛЬ 6 ММ

Основний матеріал - котлова сталь марки 09Г2С (європейський аналог P265GН) товщиною 6 мм. Вона витримує більш високі температури, ніж потрібно для згоряння твердого палива. Котел виготовляється з цільного листа сталі, що зменшує кількість зварних швів.

ВОДЯНА СОРОЧКА

Стінки котла наповнені водою, що дає змогу ефективніше опалювати свій будинок. А також ця конструкція дає змогу сталі витримувати високі температури, що подовжує термін служби котла.

ВЕЛИКИЙ ТЕПЛООБМІННИК

Теплообмінник має складну конструкцію, яка закручує дим, що виділяється, сповільнюючи тим самим його хід. Водяні кишені встигають забрати ще більше тепла, що підвищує ефективність обігріву будинку.

ШАМОТНА ПЛИТА

Вогнестійкий матеріал, що захищає стінки камери згоряння від впливу вогняного факела піллетного пальника. Це надає котлу більшу надійність і безпеку, а так само збільшує термін служби

ТЕПЛОІЗОЛЯЦІЙНИЙ ШАР

Дверцята в камері згоряння зроблені з котлової сталі, яка витримує великі температури. Їх конструкція забезпечує повну герметичність, що унеможливлює потрапляння зайвого кисню в камеру згоряння. Неконтрольоване надходження кисню різко знижує ККД котла і збільшує витрату палива

ГЕРМЕТИЧНІ ДВЕРЦЯТА

Між водяною сорочкою та обшивкою знаходиться шар термостійкої ізоляційної вати. Це запобігає надмірній віддачі тепла в приміщення, де знаходиться котел, і дозволяє підвищити ефективність котла.

ТОПКА ПАЛЬНИКА

Основою пальників є топка. У ній відбувається первинне згоряння і подальший допал продуктів газифікації пелети. Залишкова зола видаляється з топки механічним способом.

ПОДВІЙНЕ ПРОВАРЮВАННЯ ШВІВ

Зварювальний шов впливає на термін служби котла. Шви теплообмінників заварюються з 2 сторін: зсередини і зовні. Завдяки цьому термін служби котла значно збільшується.

1. Патрубок «обратки»

Підведення теплоносія (води) здійснюється через патрубки зворотної мережевої води, що розташовані в нижній частині задньої стінки котла.

2. Патрубок «подачі»

Відведення теплоносія (води) здійснюється відповідно через патрубок прямої мережевої води, який розташований на верхній площині котла.

3 Штуцер зливу води з котла

Використовується для зливу води з котла. Розміщений у низу задньої стінки, на новіших модифікаціях котлів розміщений у нижній частині бічної стінки корпусу.

4 Штуцер під групу безпеки котла

У верхній частині корпусу котла розташований штуцер для встановлення групи безпеки котла.

5. Боров

Топкові гази виходять у димохід через боров, розташований у задній частині корпусу котла.

6. Шибер

Боров обладнано вбудованим дросельним клапаном продуктів згоряння - шибером. У разі занадто високої тяги в димоході шибер дає змогу її знизити шляхом часткового перекриття вихідного отвору.

7. Паливний бункер

Використовується для зберігання палива (пелети), тому рекомендується ставити на відстані від котла мінімум 50 мм.

8. Ніжки котла

Стійкі ніжки зроблені з міцного матеріалу таким чином, що б було зручно під час транспортування.

ІНШІ ПЕРЕВАГИ

НАДІЙНІСТЬ І БЕЗПЕКА

Котел Kraft серії F виготовляється з матеріалів високої якості. Теплообмінник з котельної сталі товщиною 6мм, забезпечує довгий термін служби. Немає небезпеки загоряння пелети в бункері, тому що паливо дозується невеликими порціями і вільно просипається у вузол приймання палива пальника через гнучкий негорючий гофрований рукав.

ЕФЕКТИВНІСТЬ

Пелетний пальник факельного типу - хороша альтернатива газовому. Такий пальник сам регулює подачу палива і повітря залежно від потреби в теплі, обладнаний функцією автоматичного розпалювання. Найбільша ефективність роботи пальника досягається під час роботи на пелетах, виготовлених із деревної тирси та стружок.  ККД 92%

АВТОМАТИЗОВАНИЙ ПРОЦЕС

Коли йдеться про автоматизацію роботи котлів, не можна упустити одну важливу функцію факельних пальників - автоматичний розпал. Це дає змогу котлу бути економічнішим, безпечнішим і зручнішим у контролі порівняно з іншими видами твердопаливних котлів.

СУМІСНІСТЬ ІЗ БОЙЛЕРОМ

Під час підключення бойлера непрямого нагріву краще вибирати схему з пріоритетом - вона забезпечує необхідну для побутових потреб кількість гарячої води. При цьому опалення не страждає: для нагріву всього об'єму води достатньо 20-40 хвилин, а для підтримання температури при розігрітому котлі - 3-8 хвилин. За такий час жоден будинок не охолоне.

ТРИВАЛІСТЬ ГОРІННЯ

Автоматичний котел йде в комплекті з великим паливним бункером, працює на одному завантаженні до 7 днів. Обслуговування пелетного котла полягає в тому, що в бункер необхідно періодично завантажувати паливо (1 раз на кілька днів) і видаляти золу - приблизно 1 раз на два тижні.

ПРАЦЮЮТЬ ПРАКТИЧНО БЕЗ ДИМУ

Дим із труби, який ми звикли бачити, - це не згоріла газова фаза палива.

В автоматичних котлах Kraft паливо згорає майже повністю, тому з труби йде не дим, а ледь помітна пара.

Автоматика котлів Kraft регулює подачу кисню в камеру згоряння. Тому паливо згорає на ~99 %, а густий їдкий дим не з'являється.
