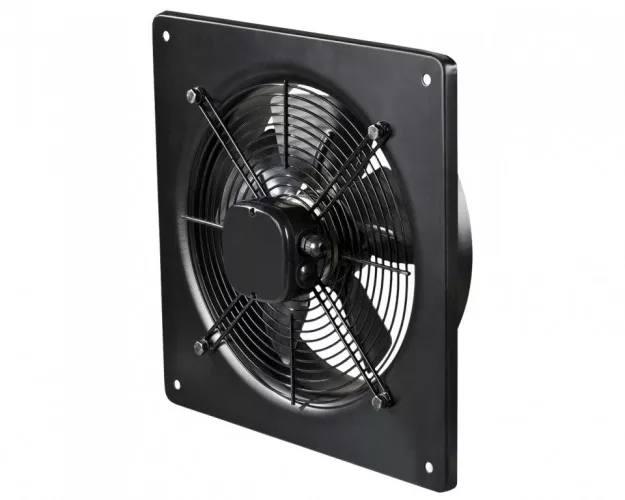

Осьовий вентилятор Вентс ОВ 2Е

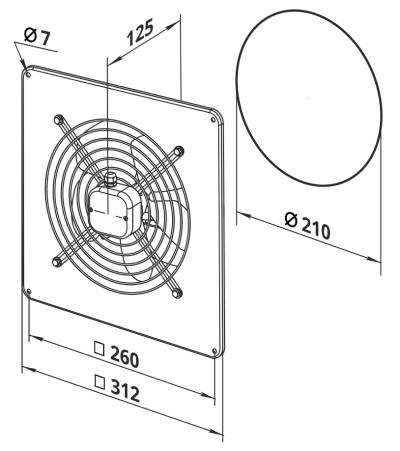

Осьовий вентилятор Вентс ОВ 2Е осьового типу призначений для витяжної чи припливної вентиляції. Продуктивність 860 м3/год. Монтаж вентилятора здійснюється в отвір стіни діаметром 210 мм. Може переміщувати повітря з температурою в діапазоні Вентилятори цього типу розвивають високу продуктивність, але мають невеликий натиск, тому вентилятори використовуються без повітроводів. Промисловий вентилятор обладнаний однофазним двигуном. Можливе регулювання продуктивності вентилятора за допомогою регулятора швидкості (постачається окремо).

Конструкція

Корпус та крильчатка вентилятора Вентс ОВ 2Е виготовлені зі сталі з полімерним покриттям. Клемна коробка вентиляторів серій ВВ та ОВК має шнур для виносного підключення. Вентилятор серії ВКФ має зовнішню клемну коробку на корпусі вентилятора.

Двигун

Залежно від моделі використовуються дво- або чотириполюсні асинхронні двигуни в одно- або трифазному виконанні із зовнішнім ротором та оснащені вбудованим тепловим захистом з автоматичним перезапуском. Застосування двигунів підшипників кочення забезпечує великий термін експлуатації до (40 000 годин). Двигун у вентиляторі має клас захисту IP 44.

Регулювання швидкості

Плавне або ступінчасте регулювання здійснюється за допомогою тиристорного або автотрансформаторного регулятора. До одного регулюючого пристрою можуть підключатися відразу кілька вентиляторів, за умови, що загальна потужність і робочий струм не перевищуватимуть номінальних параметрів регулятора.

Можливе використання регулятора швидкості (постачається окремо) РС-1-300

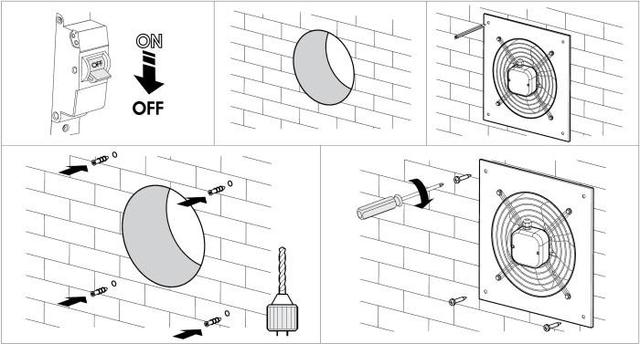

Монтаж

Вентилятор встановлюється на поверхню стіни за допомогою квадратної (серія ВВ) або круглої (серія ОВК) пластини, що приєднує. Вентилятор серії ВКФ встановлюється на канал за допомогою сполучних фланців. Подача живлення на вентилятор здійснюється через виносну клемну коробку. Електричне підключення та встановлення повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній коробці.

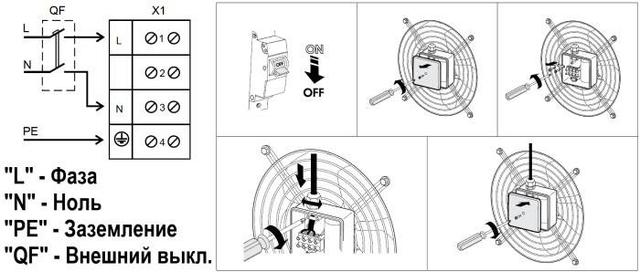

Схема підключення

Характавристики

• Модель: Вентс ОВ 2Е 200
• Напруга, В: 230
• Потужність, Вт: 55
• Сила струму, А: 0,26
• Кількість полюсів: 2
• Фазність: 1
• Частота струму, Гц: 50
• Продуктивність, м3/година: 860
• Швидкість обертання, об/хв: 2300
• Клас захисту пристрою, IP: 24
• Рівень шуму на відстані 3м, dB(A): 50
• Розмір патрубка, мм: 200
• Макс. температура повітря, що переміщається, °С: 60
• мін. температура повітря, що переміщається, °С: -30
• Маса, кг: 3
