Привід для відкатних воріт Edinger I12

Комплект автоматики для приватних відкатних воріт масою до 1200 кг.

Додаткові позиції:

• 4 метри рейки (+1 453 грн.)
• 5 метрів рейки (+1 816 грн.)
• Фотоелементи (+908 грн.)
• Лампа (+454 грн.)
• Фотоелементи + лампа (+1362 грн.)
• Dzvinok на 10 номерів (+2 270 грн.)

Автоматика для відкатних воріт Edinger I12

Вашій увазі представлена нова модель автоматики для відкатних воріт Edinger I12. Вона розрахована для використання на стулці вагою до 1200 кг. Це дуже потужний привід з відмінними характеристиками.

Давайте трохи детальніше розберемо цю модель.

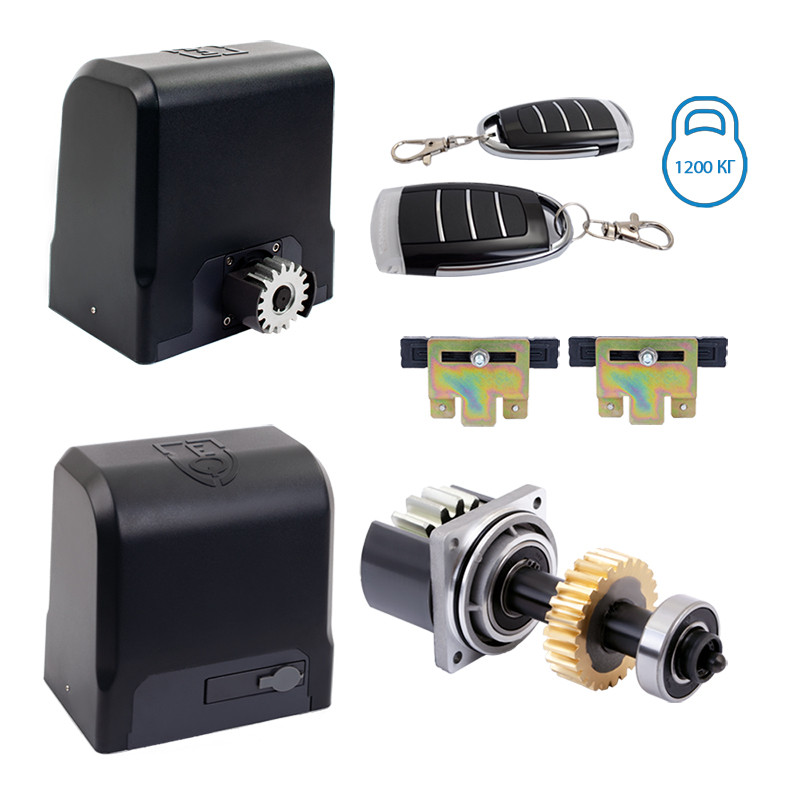

Мінімальний комплект (без зубчастої рейки) поставляється в картонній коробці стандартного піщаного кольору. У ній ви знайдете:

• електропривод;
• пару пультів управління;
• монтажну основу;
• пару магнітів з системи кінцевих вимикачів;
• кріпильні болти і ключ для переведення електроприводу з автоматичного режиму в ручний.

Щоб комплект був повним, необхідно щепридбати зубчасту рейку, яка виготовлена із сталі і має довжину 1 метр. Оскільки у кожного індивідуальні розміри отвору і може бути різної відстань, на якій встановлюють привід, то і кількість відрізків теж різна.

Привід

Електропривод з комплекту Edinger I12 відмінної якості. Хоч автоматика і належить до бюджетних моделей, але якість виконання люксова. У приводі немає пластикових деталей. Усі зроблені з металу. Таким чином досягається безперебійна робота двигуна і при правильній експлуатації автоматика служитиме тривалий час.

Давайте заглянемо під кришку приводу. Там ви побачите асинхронний мотор з мідною обмоткою, плату управління, яка, до того ж, знаходиться в окремій пластиковій коробці, геркон, який відповідає за зупинку роботи двигуна в крайніх точках.

Двигун потужний, а редуктор металевий, що саме по собі дає ще додаткову гарантію якості. Пластикові деталі погано працюють в умовах українського клімату, а силуминовые шестерні швидко стираються. Цього не скажеш про деталі автоматики Edinger I12.

Модель Edinger I12, як і подібні моделі цього виробника (Edinger I10, комплект Edinger S8, привід Edinger A6) оснащена магнітними кінцевими вимикачами. Сам геркон, який і уловлює магнітне поле від магнітів, чим і запускає процес зупинки роботи двигуна вбудований під кришку приводу.

Плата управління

Окрему увагу приділимо платі управління. Як ми вже писали, вона поміщена в окрему пластикову коробку. Має вертикальне розміщення, що також гарантує відсутності скупчення пилу і конденсату на платі (що часто спостерігається при горизонтальному розміщенні).

За допомогою резисторів, кнопок і dip-перемикачів можна задати усі необхідні налаштування. Вони забезпечують хороший функціонал, а відсутність програмування гарантує, що налаштування не зіб'ються.

Давайте подивимося, які ж функції у плати моделі автоматики Edinger I12.

Це:

• Плавний старт.
• М'який стоп.
• Перемикання режимів світіння сигнальної лампи (мигання або постійне світло).
• Автозакриття (і налаштування часу, після якого воно почнеться).
• Функції датчиків безпеки і стопа.
• Уповільнення воріт при відкритті або закритті.
• Завдання сили двигуна.

Все, що знаходиться на платі, підписано зрозумілим шрифтом ще і великими буквами, так що не треба буде брати лупу.

За запис пульта відповідає кнопка KEY.

А ось за запис часу роботи двигуна в процесі відкриття і закриття воріт відповідає кнопка TEST.

ЯК ВІДКРИТИ ВОРОТА КОЛИ ПРОПАДАЕ ЕЛЕКТРИКА

Як і інші моделі автоматики для відкатних воріт Edinger I12 має черв'ячний редуктор. Тому відбувається самоблокування мотора після завершення роботи. Тобто при зупинці руху воріт або відсутності електрики стулку зрушити з місця вручну буде неможливо. Для відкриття воріт в екстрених випадках передбачений механізм розблокування. Цей отвір на корпус приводу під ключ розблокування. Він переводить автоматику з автоматичного режиму в ручній і навпаки.

Ключ в комплекті один.

Механізм розблокування наступний:

• вставляєте в отвір ключ;
• провертаєте його і відсовуєте на себе лапку.

Все, ворота розблоковані.

Для повернення в автоматичний режим все проробляєте в зворотному порядку.

Магнітні кінцевики: як це працює

Автоматика Edinger I12 комплектується магнітними кінцевими вимикачами. Це такий механізм, при якому в приводі вбудований геркон, а на зубчасту рейку в крайніх положеннях воріт ставляться магніти. Вони мають різну полярність.

При під'їзді до геркона магнітне поле впливає на нього і тим самим подає команду на зупинку роботи.

Такі кінцеві вимикачі дуже надійні і працюють навіть в заметі.
